PLAYDECK 可以发送带有剪切和阻塞命令的 SCTE 标记。它还可以 听 针对传入的 SCTE-35 或 SCTE-104 信号,当标记匹配时跳转至 Break Block。.
当上游编码器、自动化系统或其他 PLAYDECK 频道触发 OUT 提示时,如果希望广告时段自动开始,并在广告时段结束后恢复正常播放,此功能便非常有用。.
您需要一张 SCTE 许可证。该块必须是 断块 (广告块结束 → 跳转),这样 PLAYDECK 才知道广告结束后该跳转回哪里。.
本文内容:
→ 打开 SCTE 触发器编辑器
→ 匹配机制如何运作
→ 开始时间
→ 区块持续时间模式
→ HTML 叠加倒计时(中断时长来自 SCTE)
→ 根据提示时长重新触发 OUT(并在块退出时触发 CUE-IN)
→ 快速食谱(典型的FAST/服务器提示)
→ 相关

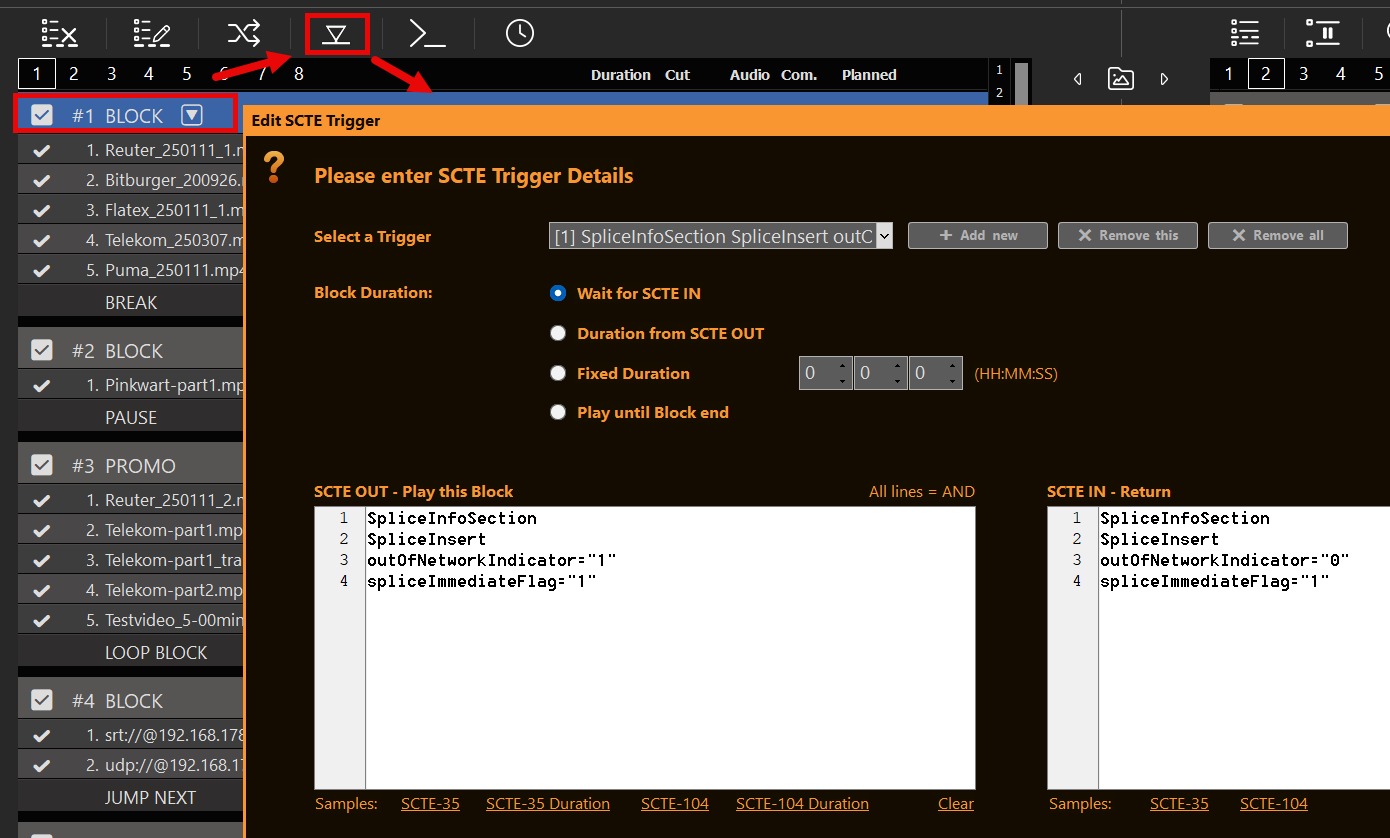

打开 SCTE 触发器编辑器
选中“分隔块”标题,然后打开 编辑 SCTE 触发器 (当触发器被保存时,播放列表会显示一个小小的 SCTE 提示)。.
每个触发器具有:
- SCTE OUT — 播放此片段 — 触发“Break”的模式
- SCTE IN — 返回 — 可选的模式,用于提前结束“中断”(取决于持续时间模式)
- 开始时间 — 当OUT比赛结束后进入Break阶段时
- 区块时长 — 休息时间持续多久,然后才返回
使用 SCTE 日志 在对话框中(或 日志 → SCTE) 在测试时。.

匹配机制如何运作
Put 每行一个匹配字符串 在 OUT 和 IN 备忘录中。每行非空内容都必须出现在传入标记文本中(所有行 = AND). 空格和引号将被忽略。对话框中提供了 SCTE-35 / SCTE-104(及其时长变体)的示例——请将其作为起点,然后根据您的数据源实际发送的内容进行调整。.
该 OUT 模式必须与 PLAYDECK 实际接收的内容相匹配. 打开 日志 → SCTE 在测试过程中。以 << 显示入声提示——将具有特征的片段复制到匹配行中。.
人们常用于匹配的片段示例:
- SCTE-35 即时输出: SpliceInfoSection, SpliceInsert, outOfNetworkIndicator=”1″, spliceImmediateFlag=”1″
- SCTE-35 输入: SpliceInfoSection, SpliceInsert, outOfNetworkIndicator=”0″
- SCTE-104 OUT (已解码的传入数据,非原始十六进制数据):SCTE-104,multiple_operation_message,opID 257,splice_insert_type 2
- SCTE-35 定时启动,使用 ptsTime (例如 TimeSignal):SpliceInfoSection、TimeSignal、ptsTime
如果您的 OUT 模式仍然需要 spliceImmediateFlag="1", ,一个带有 Flag="0" 或 a TimeSignal-only 标记永远不会触发。请务必将图案与真实的 << 日志中的这一行。.
触发器仅对入站请求做出反应 << 提示,而不是 >> 仅发送数据行。对于环回测试,监听端必须接收到携带标记的流。.
开始时间
当 OUT 模式匹配时,, 开始时间 决定“Break Block”何时真正开始。.
| 模式 | 会发生什么 |
|---|---|
| 抵达后立即 | 一旦出现“OUT”模式,立即启动Break(默认设置)。. |
| 相对于 SCTE 提示码的延迟(预播放 / PTS / 时间戳) | 从提示中读取开始延迟(见下文)。如果未找到可用的信息,PLAYDECK 立即启动,并在 SCTE 日志中写入一条记录。. |
| 固定延迟(MM:SS:FF) | 比赛结束后等待这么久,然后才开始。快进(FF)的处理方式与节目时长类似,随后根据频道的帧率进行应用。. |
SCTE提示的延迟——读取的内容
SCTE-104
pre_roll_time以毫秒为单位- 和/或
<timestamp>:time_type0 = 立即处理;; 1 = UTC(NTP);; 2 = VITC风格的挂钟(小时/分钟/秒/帧) - 有效延迟 = 截至该时刻的时间(如果该时刻仍在未来) 此外 前贴片广告
SCTE-35
spliceImmediateFlag="1"→ 延迟 0 (与“start”的“immediate”相同)- 否则
ptsTime/pts_time(90 kHz 节目时钟),相比之下,流时钟在 同一帧 该球杆将母球带到该位置 → 延迟至该点(并采取保险措施)
如果目标时间已过去(VITC 或 PTS),则立即开始休息。.
并非每个发送路径都能保留 ptsTime 在每种提示类型上。在制作过程中,关键在于你的 << 入站日志中仍包含 ptsTime (或 104 预滚动 / 时间戳)。. TimeSignal 包含以下标记的 ptsTime 是定时 SCTE-35 启动的常见情况。.
区块持续时间模式
| 模式 | 会发生什么 |
|---|---|
| 等待 SCTE 进入 | OUT 触发 Break(在 开始时间). 当一个 IN 模式匹配。您必须将 Pattern 设置为 IN。. |
| 从 SCTE OUT 开始的持续时间(中断持续时间) | OUT 标志触发暂停。在该 OUT 标志所标记的暂停时长结束后恢复:SCTE-35 中断时长 / 持续时间 (90 kHz 时钟脉冲),或 SCTE-104简体中文(大陆) break_duration (十分之一秒)。如果未找到持续时间,PLAYDECK 将转而等待 IN 信号(如果你设置了该信号)。. |
| 固定期限 | OUT 开始暂停。在您输入的时间(HH:MM:SS)后返回。. |
| 一直玩到“Block end”为止 | OUT 触发中断。当中断块正常结束时返回(原理与定时/动作中断结束时相同)。. |
一个 IN match 方法总会提前返回,并取消正在运行的计时器。.
没有暂停时长的提示(例如许多 TimeSignal(仅限标记)需要 固定期限, 等待 SCTE 进入, ,或 一直玩到“Block end”为止 — 否则,PLAYDECK 将无法获得返回路径,并会记录该情况。.
当 OUT 触发时,PLAYDECK 会记住正在播放的片段,并跳转到 Break 部分。Return 功能会使用该保存的位置(通过 Break 的“After Break”设置或常规返回路径)。.
HTML 叠加倒计时(中断时长来自 SCTE)
当 区块时长 是 从SCTE OUT开始的持续时间 (休息时长),PLAYDECK 会记住该 OUT 提示的间歇时长。你可以在一个 HTML 或 文本 叠加层(FAST“无需插入广告”画面/倒计时)——无需额外 webhook。.
将这些占位符放入您的 HTML(文件或 URL 查询)中,或放入一个简单的文本叠加层中。当一个具有有效时长的 SCTE 提示处于活动状态时,它们会填充内容;否则将保持空白(无残留内容) {…} (在屏幕上)。.
- {scteduration} — 将停顿时长表示为时间字符串(与其他时长占位符的格式一致)
- {sctedurationsec} — 间隔时间(以秒为单位,小数形式)
- {sctereceivedunix} — 收到 OUT 提示时的 Unix 时间
- {sctestartunix} — 计划开始“休息”时的 Unix 时间(在 开始时间 / 延迟)
- {eventlastid} / {eventlastidhex} — 该信道上发出的最后一次拼接事件 ID(与出站 SCTE 命令使用相同的计数器)
提示:drop {scteduration} 变成一个 文字叠加 在编写 HTML 代码之前,请先确认该值。.
关于 备份 通过“Follow / status”功能,这些提示值会被复制,从而确保“Backup”框中的倒计时与“Main”保持同步。.
典型配置:
- Break Block +简体中文(大陆) 编辑 SCTE 触发器 → 从 SCTE OUT 开始的持续时间
- 在“Break”中循环播放背景音/开场音效
- 在该片段上叠加(片段起始 → 片段结束) 阅读 {scteduration} / {sctedurationsec}
“返回”仍遵循您的时长模式。将叠加层附加到“Break”片段上,以便在播放离开“Break”时将其隐藏。.

根据提示时长重新触发 OUT(并在块退出时触发 CUE-IN)
有时播放广告插播的设备无法接收实时的 SCTE 信号,但仍需在广告插播开始(和结束)时向封装器发送信号。.
- 块开始 命令:出站 SCTE-35 / SCTE-104 退出. 使用 {scteduration} (SCTE-35,90 kHz 时钟脉冲) 或 {scteduration10} / {scteduration10hex} (SCTE-104 十分之一) 而不是 {blockduration} 当长度必须与 即将到来 cue — 不是播放列表的块长度。.
- 阻挡出口 命令:出站 在 / CUE-IN 搭配 {eventlastid} (或十六进制)。. 阻挡出口 当你因任何原因离开该区块时会触发——自然结束 或 提前返回(SCTE 定时器 / IN,操作)。. 块尾 这仍然仅表示“最后一个片段已到达最后一个帧”。.
相同的占位符出现在 显示占位符 在“命令”对话框中。详细信息和 XML 示例: 发送 SCTE-35 · SDI上的SCTE-104 · 广告插播.
快速食谱(典型的FAST/服务器提示)
- 命令 关于片段/块/动作 = 发送 SCTE (
>>(在日志中)。参见 SCTE-35 / SCTE-104 相关文章。. - SCTE 触发器 在“Break Block”上 = react 到传入的标记(
<<) 并驱动播出。.
两者均可存在于同一个项目中。如果您的打包工具也需要标记,那么“Break”仍可执行外发 SCTE 命令 Block Start / Block Exit。 来自 PLAYDECK。.
对于必须在“中断”后仍能继续的实时采集,请使用永久性频道输入(而非播放列表流 URL)——参见 广告插播.
典型配置
- 服务器发送 立即 SCTE-35 OUT → 开始时间: 抵达后立即;; 时长: 来自 SCTE OUT,或固定 / 等待 IN
- SCTE-104 带前贴片广告或时间戳 → 开始时间: 来自 SCTE 提示码的延迟;; 时长 视需要而定
- SCTE-35 与
ptsTime在入站队列中 → 开始时间: 来自 SCTE 提示的延迟;OUT 模式必须与该提示匹配(不仅Flag="1"); 时长 如果标记没有中断时长,则通常采用“固定”或“等待 IN”
在测试过程中
>>日志中显示 = 已发送某项内容<<= PLAYDECK 收到了一条提示OUT/DELAY,出局/继续比赛,开始/播放,IN/RETURN(简体中文(大陆)),计时器/返回= 触发操作
相关
| 文章 | 主题 |
|---|---|
| 隐藏式字幕与SCTE——概述 | 完整矩阵、域、嵌入标志 |
| 将 SCTE-35 发送至流媒体服务器 | UDP/SRT/DVB、Nimble、HLS |
| 隐藏式字幕与字幕 | CC 烧机 / 直通 |
| CC 和 SCTE 的录制 | MKV 与 TS、sidecar 文件、播放检查 |
| 在 SDI 上使用 SCTE-104 | SDI VANC 标记 |
| 广告插播 | “Break”片段上的叠加层 |
